KY-T 型液压蝶阀试压机（蝶阀测试台）
蝶阀试压机 KY-T 系列，专用于法兰式与对夹式蝶阀的压力性能和阀瓣启闭与电动装置扭力试验，型号 KY-T300 至 KY-T2000，规格覆盖 DN50 至 DN2000。
产品概述
一台设备完成蝶阀的压力与启闭试验
KY-T 型液压蝶阀测试台按蝶阀阀体夹紧，阀瓣在流道内保持自由状态，因此采用同步抱压夹紧（分单式和组合套式）。装夹完成后即可进行压力性能试验，并检查阀瓣启闭与电动装置扭力，带执行器的蝶阀可在整机状态下试压。
系统内配置高压泵和大流量低压水泵供压装置，试验介质循环贮存使用。可订配电脑检测数据管理系统，把每台阀门的试验记录与压力曲线存档、打印，便于质量追溯。
- 型号：KY-T300、KY-T600、KY-T800、KY-T1000、KY-T1200、KY-T1600、KY-T2000
- 规格：DN50 至 DN2000，适用法兰式与对夹式蝶阀
- 夹紧：同步抱压夹紧，分单式和组合套式
- 供压：高压泵 + 大流量低压水泵，试验介质循环贮存
- 可选：电脑检测数据管理系统（传感器、PLC、液晶触摸屏、打印、CF 卡存储）
性能特征
KY-T 型液压蝶阀测试台的性能特征
- 专用于法兰式与对夹式蝶阀的压力性能和阀瓣启闭与电动装置扭力试验。
- 采用同步抱压夹紧（分单式和组合套式）。
- 系统内配置高压泵和大流量低压水泵供压装置，试验介质循环贮存使用。
- 可订配电脑检测数据管理系统。
适用阀种与场景
法兰式蝶阀适用于管道法兰连接部位的密封试验，对夹式与支耳式蝶阀按阀体直接装夹试压。批量试压的用户可选配电脑检测数据管理系统，把试验结果按台存档；检修与来料检验的用户可按实际阀门口径选择机型，避免大口径机型用于小口径蝶阀。
蝶阀试压机的选型要同时看最大与最小蝶阀口径，请把阀门口径清单与试验压力一起提供给我们。
技术参数
KY-T 系列技术参数表（KY-T300 ~ KY-T2000）
下表为 KY-T 型液压蝶阀测试台 7 个型号的完整参数，分为型号规格与电气配置、夹紧行程与外形尺寸两张表。
| 参数 | KY-T300 | KY-T600 | KY-T800 | KY-T1000 | KY-T1200 | KY-T1600 | KY-T2000 |
|---|---|---|---|---|---|---|---|
| 规格 mm | DN50-300 | DN300-600 | DN400-800 | DN500-1000 | DN700-1200 | DN900-1600 | DN1200-2000 |
| 电压 V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| 频率 Hz | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| 功率 kW | 2.2 | 3.0 | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 |
| 极数 P | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| 油泵最大工作压力 MPa | 0-6.3 | 0-6.3 | 0-6.3 | 0-6.3 | 0-6.3 | 0-6.3 | 0-6.3 |
| 油缸最高工作压力 MPa | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 |
| 阀门最大通径压力 MPa | 4.0 | 4.0 | 2.5 | 2.5 | 2.5 | 1.0 | 1.0 |
| 参数 | KY-T300 | KY-T600 | KY-T800 | KY-T1000 | KY-T1200 | KY-T1600 | KY-T2000 |
|---|---|---|---|---|---|---|---|
| 有效最大径向 mm | 520 | 810 | 1080 | 1320 | 1530 | 1950 | 2350 |
| 有效最大轴向 mm | 370 | 490 | 880 | 1030 | 1090 | 1100 | 1100 |
| 水泵最高压力 MPa | 10.0 | 10.0 | 10.0 | 10.0 | 10.0 | 10.0 | 10.0 |
| 外形尺寸 L mm | 2000 | 3700 | 3900 | 4500 | 5000 | 5300 | 6890 |
| 外形尺寸 B mm | 1200 | 1350 | 1550 | 1850 | 2200 | 2400 | 2750 |
| 外形尺寸 H mm | 1850 | 1980 | 2050 | 2050 | 2050 | 2200 | 2200 |
| 重量 Kg | 2200 | 3200 | 4800 | 6200 | 7000 | 8200 | 10000 |
注：表中参数为样本数据，具体参数以技术方案确认为准。装机前请把待试蝶阀的公称通径、连接形式（法兰式 / 对夹式）与试验压力提供给我们确认机型。
结构与配置
整机结构与电气配置
KY-T 型液压蝶阀测试台把液压泵站、夹紧装置与电气控制部分集成为一体，液压、机电、试压与液体介质贮藏循环一体化，安装时接通电源并接入试压介质即可投入使用。
标准电气配置
电气部分由小型通用继电器、电接点压力表、时间继电器、电磁阀、按钮开关、电动机、熔断器、双掷开关、热继电器、电流表、电压表与交流接触器组成，均安装在控制柜内。元件型号以技术方案确认为准。
可订配电脑检测数据管理系统
可订配电脑检测数据管理系统，包含传感器、PLC、液晶触摸屏、打印与 CF 卡存储，用于采集与保存每台蝶阀的试验记录和压力曲线，也可按用户要求接入厂内质量管理系统。
设备实物

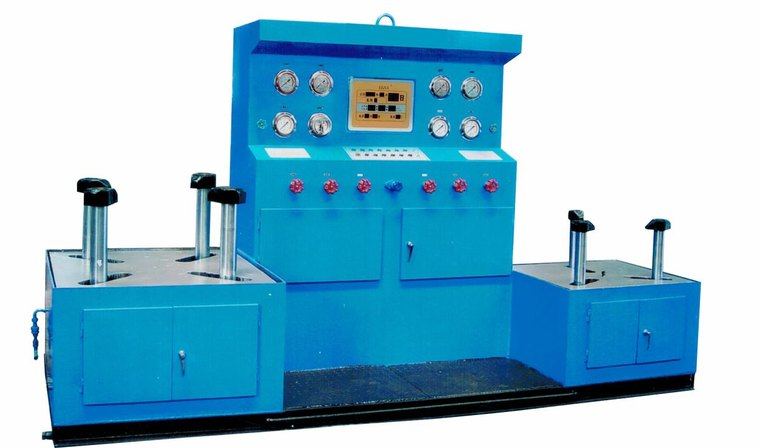

KY-T 型液压蝶阀测试台实物

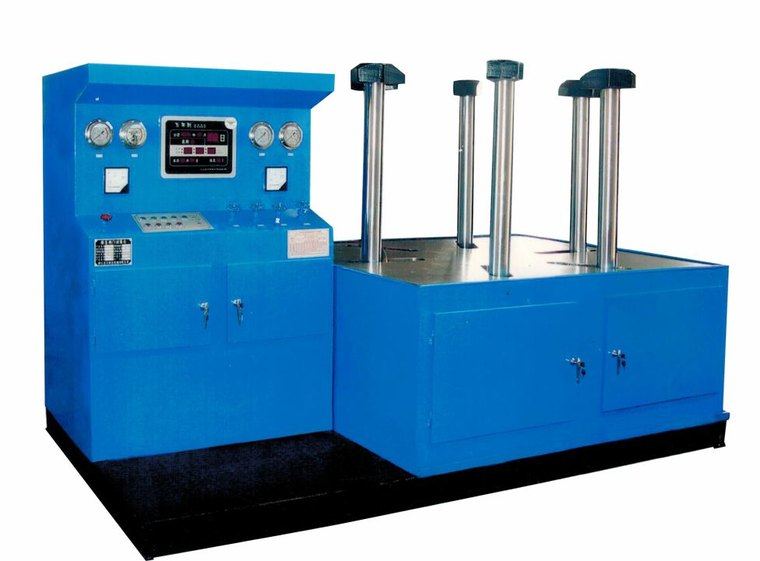

单式蝶阀测试台
同步抱压夹紧分单式和组合套式两种形式，单式适合单台蝶阀的装夹与试压，组合套式适合批量装夹。
常见问题
KY-T 型液压蝶阀测试台常见问题
KY-T 型液压蝶阀测试台适用于哪些蝶阀？
专用于法兰式与对夹式蝶阀的压力性能和阀瓣启闭与电动装置扭力试验，规格覆盖 DN50 至 DN2000。
KY-T 系列有哪些型号，覆盖多大的公称通径？
共 7 个型号：KY-T300（DN50-300）、KY-T600（DN300-600）、KY-T800（DN400-800）、KY-T1000（DN500-1000）、KY-T1200（DN700-1200）、KY-T1600（DN900-1600）、KY-T2000（DN1200-2000）。
试验时采用什么夹紧方式？
采用同步抱压夹紧，分单式和组合套式两种形式。
供压装置如何配置？
系统内配置高压泵和大流量低压水泵供压装置，试验介质循环贮存使用。
试验数据可以记录和打印吗？
可以订配电脑检测数据管理系统，包含传感器、PLC、液晶触摸屏、打印与 CF 卡存储。
