KY-L 型锤式液压机
样本列在「部分产品」中的配套机型，与阀门试压检测设备配合使用。规格、行程与配置按用户阀门与工序确定，在报价技术方案中确认。
阀门检测设备：KY-B 立式液压阀门测试台及辅助设备
KY-B 立式液压阀门测试台适用于法兰式、焊接式、内外螺纹式等阀门的压力性能试验，兼备夹爪抱压式与顶压压紧式工作；页面同时列出 KY-L 型锤式液压机、KY 型液压阀门研磨机与自动化流水线装夹机三种辅助设备。
产品概述
立式布置覆盖法兰、焊接与螺纹连接阀门
KY-B 立式液压阀门测试台适用于法兰式、焊接式、内外螺纹式等阀门的压力性能试验。与只针对法兰直通连接式阀门的 KY 型液压阀门测试台 相比，立式机型把焊接式与内外螺纹式阀门的试压也纳入同一台设备。
夹紧方式兼备夹爪抱压式与顶压压紧式工作，上方横架可以推后转 90 度功能，操作使用方便。
系统内配置高、低压水泵供压装置，试验介质循环贮存使用；试压介质为水、气、煤油，由用户任意选择。可订配电脑检测数据管理系统。
性能特征
样本列明的性能特征
- 适用于法兰式、焊接式、内外螺纹式等阀门的压力性能试验。
- 兼备夹爪抱压式与顶压压紧式工作，上方横架可以推后转 90 度功能，操作使用方便。
- 系统内配置高、低压水泵供压装置，试验介质循环贮存使用。
- 试压介质为水、气、煤油，由用户任意选择。
- 可订配电脑检测数据管理系统。
规格参数
立式机型的三档规格参数
立式机型按小型、中型、大型三档规格列出参数，各档覆盖的公称通径与公称压力不同，选型时需逐项核对间距、行程与外形尺寸。
| 项目 | 小型 | 中型 | 大型 |
|---|---|---|---|
| 公称通径 DN/mm | 15-100 | 50-200 | 80-300 |
| 公称压力 PN/MPa | 1.6-32 | 1.6-32 | 1.6-32 |
| 最大间距 mm | ≤450 | ≤600 | ≤850 |
| 最小间距 mm | ≤100 | ≤170 | ≤230 |
| 轴向行程 mm | ≤60 | ≤70 | ≤85 |
| 径向行程 mm | ≤120 | ≤160 | ≤200 |
| 调压范围 MPa | 0-6.3 | 0-6.3 | 0-6.3 |
| 流量 L/min | 16 | 16 | 25 |
| 高压（增压）MPa | 3.0-31.5 | 3.0-31.5 | 3.0-31.5 |
| 油泵压力 MPa | 0-5.0 | 0-5.0 | 0-5.0 |
| 电压 V | 380 | 380 | 380 |
| 频率 Hz | 50 | 50 | 50 |
| 功率 kW | 2.2 | 2.2 | 3 |
| 极数 P | 6 | 6 | 6 |
| 外形尺寸 L mm | 1750 | 1850 | 2050 |
| 外形尺寸 B mm | 800 | 1100 | 1100 |
| 外形尺寸 H mm | 1850 | 1850 | 1850 |
| 重量 Kg | 1500 | 2000 | 2500 |
上表对应立式机型的三档规格，具体型号以技术方案确认为准
结构组成
立式机身与两种压紧方式
立式机型把夹紧与压紧机构布置在机身上方，三档规格的外形尺寸 H 均为 1850 mm；上方横架可以推后转 90 度，便于把阀门放入工作台并调整位置。
夹紧可选择夹爪抱压式或顶压压紧式：法兰式阀门多用夹爪抱压法兰背面，焊接式与内外螺纹式阀门多用顶压方式把阀门压紧在密封盘上。两种方式在同一台设备上兼备，按阀门端面形式选用。

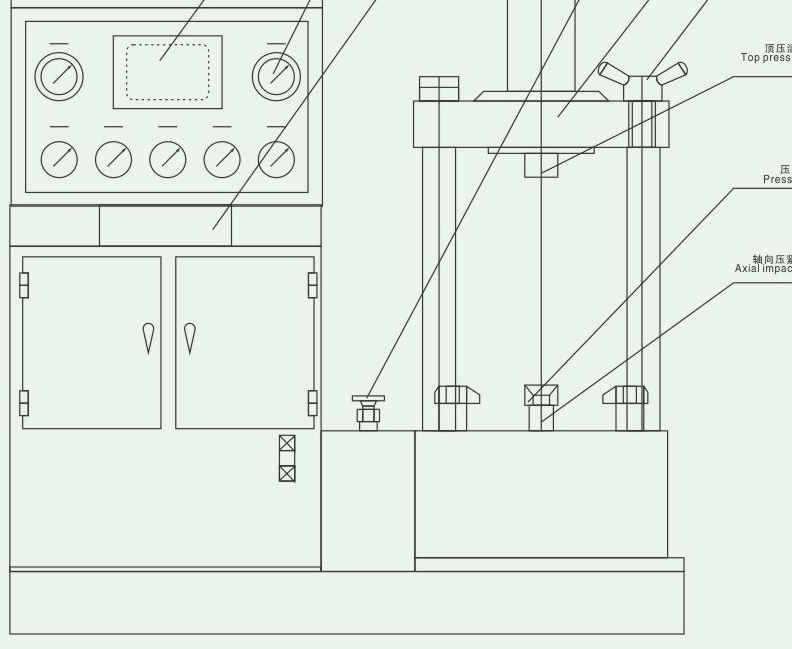

配套部分为液压泵站与 PLC 电气控制柜、液晶触摸屏；可订配电脑检测数据管理系统，把试验记录与阀门编号对应起来。结构外形见左侧结构图，具体尺寸与配置以技术方案确认的规格为准。
辅助设备
可配套的三种辅助设备
除测试台主机外，样本在「部分产品」中列出三种辅助设备，用于试验前后工序与流水线装夹。
研磨
KY 型液压阀门研磨机
用于阀门研磨工序的机型，样本列在「部分产品」中。可配套的阀门口径范围与配置在报价技术方案中确认。
流水线
自动化流水线装夹机
把装夹工序并入流水线的机型，样本列在「部分产品」中。装夹方式与流水线接口在报价技术方案中确认。
常见问题
KY-B 立式液压阀门测试台常见问题
KY-B 立式液压阀门测试台适用于哪些连接形式的阀门？
适用于法兰式、焊接式、内外螺纹式等阀门的压力性能试验。
KY-B 立式液压阀门测试台的夹紧方式有什么特点？
兼备夹爪抱压式与顶压压紧式工作，上方横架可以推后转 90 度功能，操作使用方便。
立式机型的小型、中型、大型三档分别覆盖多大的阀门？
小型档公称通径 DN15-100、最大间距 ≤450 mm，中型档 DN50-200、最大间距 ≤600 mm，大型档 DN80-300、最大间距 ≤850 mm；三档公称压力均为 PN 1.6-32 MPa，外形尺寸 H 均为 1850 mm。上表对应立式机型的三档规格，具体型号以技术方案确认为准。
KY-B 立式液压阀门测试台的试压介质和供压装置是怎样的？
系统内配置高、低压水泵供压装置，试验介质循环贮存使用；试压介质为水、气、煤油，由用户任意选择。
除了测试台，还能配套哪些辅助设备？
可配套 KY-L 型锤式液压机、KY 型液压阀门研磨机与自动化流水线装夹机；这些辅助设备在样本中列于「部分产品」，规格与配置以技术方案确认为准。
