阀门试压机_KY 型液压阀门测试台

产品概述

KY 型液压阀门测试台做什么试验

KY 型液压阀门测试台是阀门试压机的一种，适用于法兰直通连接式阀门的密封压力和阀体强度压力性能试验。按术语对应，阀体强度试验即壳体强度试验（水压试验），密封试验即阀座密封试验，两项试验在同一台设备上完成。

压紧方法采用法兰端面密封，抱压爪夹紧阀门法兰背面进行工作试验，试验结果没有外力影响。阀门在试验过程中可翻转 90 度工作，特别适用气密封性能试验。

系统内腔配置高、低压水泵供压装置，试验介质循环贮存使用；试压介质为水、气、煤油，由用户任意选择。

可订配电脑检测数据管理系统，配置传感器、PLC、液晶触摸屏、打印与 CF 卡存储，把试验记录与阀门编号对应起来。

KY 型液压阀门测试台（KY-100 ~ KY-1000），用于法兰直通连接式阀门的壳体强度与密封试验

性能特征

样本列明的六项性能特征

适用于法兰直通连接式阀门的密封压力和阀体强度压力性能试验。
压紧方法采用法兰端面密封，抱压爪夹紧阀门法兰背面进行工作试验，试验结果没有外力影响。
阀门在试验过程中可翻转 90 度工作，特别适用气密封性能试验。
系统内腔配置高、低压水泵供压装置，试验介质循环贮存使用。
试压介质为水、气、煤油，由用户任意选择。
可订配电脑检测数据管理系统。

技术参数

KY-100 ~ KY-1000 完整参数表

下表为样本列出的全部 8 个型号与全部参数行。型号按公称通径从小到大排列，选型时需同时核对公称压力、最大与最小间距、轴向与径向行程和外形尺寸。

KY 型液压阀门测试台（KY-100 ~ KY-1000）技术参数表
项目	KY-100	KY-200	KY-300	KY-400	KY-500	KY-600	KY-800	KY-1000
公称通径 DN/mm	15-100	50-200	80-300	200-400	250-500	300-500	400-800	500-1000
公称压力 PN/MPa	1.0-32*	1.0-32	1.0-32	1.0-32	1.0-15	1.0-15	1.0-10.0	1.0-10.0
最大间距 mm	≤700	≤850	≤1100	≤1200	≤1400	≤1500	≤1550	≤2350
最小间距 mm	≥200	≥250	≥280	≥350	≥450	≥450	≥550	≥650
轴向行程 mm	≤60	≤70	≤65	≤105	≤105	≤105	≤105	≤80
径向行程 mm	≤120	≤160	≤200	≤240	≤250	≤230	≤250	≤360
调压范围 MPa	0-6.3	0-6.3	0-6.3	0-6.3	0-6.3	0-6.3	0-6.3	0-6.3
流量 L/min	16	16	16	25	25	25	40	40
高压（增压）MPa	3.0-31.5	3.0-31.5	3.0-31.5	3.0-31.5	3.0-31.5	3.0-31.5	3.0-31.5	3.0-31.5
油泵压力 MPa	0-5.0	0-5.0	0-5.0	0-5.0	0-5.0	0-5.0	0-5.0	0-5.0
电压 V	380	380	380	380	380	380	380	380
频率 Hz	50	50	50	50	50	50	50	50
功率 kW	2.2	2.2	3	3	5.5	5.5	7.5	7.5
极数 P	6	6	6	6	6	6	6	6
外形尺寸 L mm	2550	2820	3120	3370	3670	3880	4000	5200
外形尺寸 B mm	1220	1310	1510	1740	1790	1740	2050	2500
外形尺寸 H mm	1200	1300	1350	1450	1450	1450	1550	2150
重量 Kg	1980	2380	3000	4380	4800	5500	8000	12000

* 以技术方案确认为准。表中参数取自产品样本；带 * 的数值请在双方确认的技术方案中最终核定。

结构组成

机身、夹紧与供压三部分

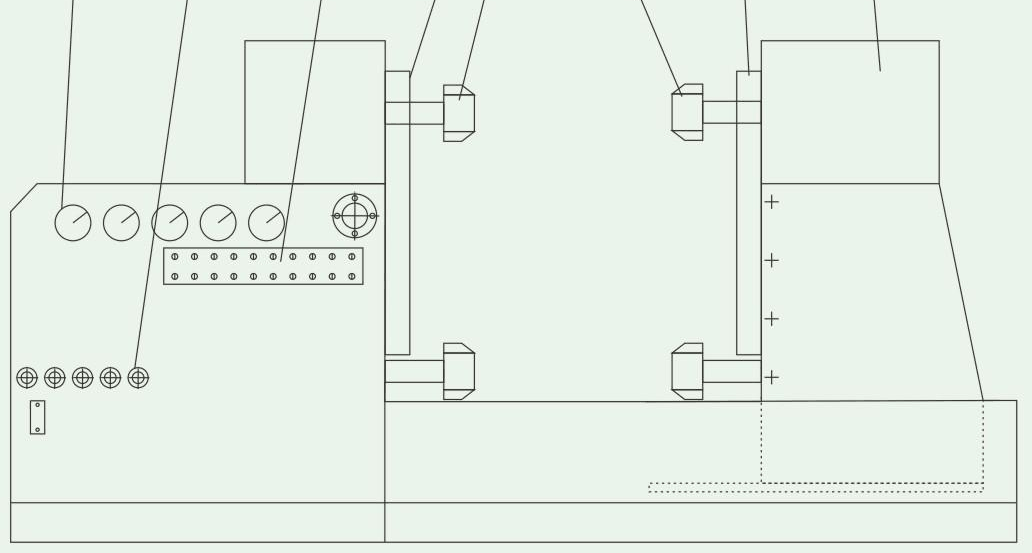

KY 型液压阀门测试台由机身与移动架、上下密封盘、抱压爪、液压油缸、液压泵站以及 PLC 电气控制柜与液晶触摸屏组成。机身与移动架按阀门最大与最小间距调整开档，密封盘贴合阀门两端法兰端面完成密封。

夹紧由液压油缸驱动：抱压爪夹紧阀门法兰背面，法兰端面由密封盘压紧，试验结果没有外力影响。需要做气密封性能试验时，可利用夹紧装置的翻转功能把阀门翻转 90 度工作。

供压部分为系统内腔配置的高、低压水泵供压装置，试验介质循环贮存使用；试压介质可用水、气或煤油，由用户任意选择。压力显示与控制元件见下方电气配置表。

适用范围

适用阀种与连接形式

KY 型液压阀门测试台适用于法兰直通连接式阀门，只要两端为法兰连接、端面可由密封盘封住，就可在这台设备上做壳体强度试验与密封试验。法兰式、焊接式与内外螺纹式阀门的试压，可选用 KY-B 立式液压阀门测试台。

以上阀种用于说明密封盘与抱压爪可覆盖的阀门端面形式与阀体形状；具体某一台阀门能否上机，按阀门图纸在技术方案中确认。

电气配置

电气原理图元件表

下表为样本电气原理图中的元件配置，各系列共用。

KY 型液压阀门测试台电气配置元件表
符号	名称	型号
J	小型通用继电器	JQX-10F/2E
WJ	电接点压力表	YXC-100
SJ	时间继电器	JS14A
KA	电磁阀	34BO-B10H-T / 24BI-B10H-T
SB	按钮开关	LA19-110
M	电动机	Y112M-6
FU	熔断器	32A
SA	双掷开关	E-TEN 1321
FR	热继电器	NR2-25
PA	电流表	42L6
PV	电压表	42L6
KM	交流接触器	CJZ-25[01]

* 元件型号以样本电气原理图为准（扫描件为竖排小字，个别字符如 O/0、I/1 无法完全确认），具体配置在技术方案中确认。

常见问题

KY 型液压阀门测试台常见问题

KY 型液压阀门测试台适用于哪些阀门、做哪些试验？

适用于法兰直通连接式阀门的密封压力和阀体强度压力性能试验。压紧方法采用法兰端面密封，抱压爪夹紧阀门法兰背面进行工作试验，试验结果没有外力影响；阀门在试验过程中可翻转 90 度工作，特别适用气密封性能试验。

试压介质可以用什么？供压装置怎么配置？

试压介质为水、气、煤油，由用户任意选择。系统内腔配置高、低压水泵供压装置，试验介质循环贮存使用。

KY-100 到 KY-1000 这 8 个型号怎么选？

先按阀门公称通径对应型号：KY-100 覆盖 DN15-100，KY-200 覆盖 DN50-200，KY-300 覆盖 DN80-300，KY-400 覆盖 DN200-400，KY-500 覆盖 DN250-500，KY-600 覆盖 DN300-500，KY-800 覆盖 DN400-800，KY-1000 覆盖 DN500-1000；再核对公称压力、最大与最小间距、轴向与径向行程和外形尺寸，由我们在技术方案中逐项确认。

能不能订配电脑检测数据管理系统？

可以。KY 系列阀门检测设备可配电脑检测数据管理系统，配置传感器、PLC、液晶触摸屏、打印与 CF 卡存储；具体记录与导出方式在报价技术方案中确认。

KY 型液压阀门测试台可以按我的阀门定制吗？怎么询价？

可以按阀定制（非标定制）。请提供阀门类型、公称通径、公称压力与试验介质，我们据此给出机型与报价；销售专线 18757765223，售后专线 13335773099。
